JCMsuite：空心光子晶体光纤
|

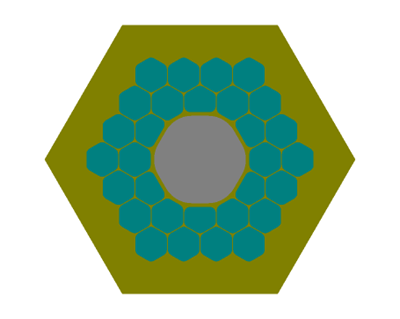

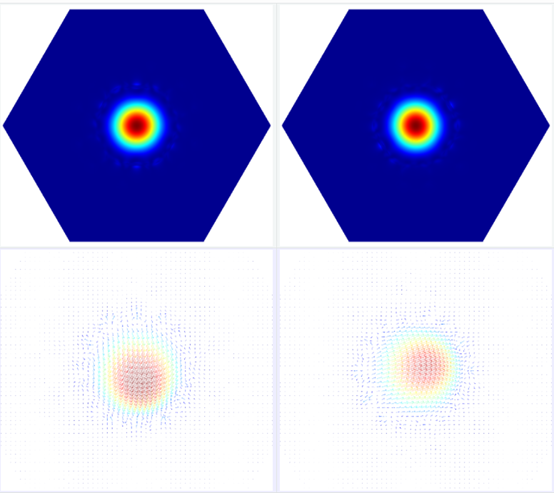

JCMsuite布局描述提供了许多设置复杂几何图形的方法。例如，在多核光子晶体光纤示例中，我们使用晶格副本来创建固体核光子晶体光纤的空气孔的排列。然而，在某些应用中，可能需要描述几何图形，这些图形不能用简单的圆、平行四边形等表示，或者类似物体的复杂阵列非周期排列在规则网格中，需要晶格复制来实现。在这种情况下，通常需要用任意边界曲线来描述几何对象，即一般多边形。这就是本例的情况，其中光子晶体包层的内部孔和中心孔形成复杂的形状。其几何结构为中空光子晶体光纤，如下图所示： 显然，这个描述很难“手工”完成，输入所有点的坐标。相反，在JCMsuite的Matlab®接口的帮助下，建立一个复杂的几何图形和模拟运行完成。 JCMsuite的Matlab®接口允许使用所谓的模板文件生成这样复杂的文件。因此，可以将JCMsuite语句和Matlab语句进行混合，例如，计算孔隙的点位置。Matlab循环允许在位移位置或修改形状生成多个对象。关于该机制的完整描述可以在Matlab®Interface中找到，并且超出了本例的范围，本例仅用于演示嵌入式脚本的能力。 这个例子的project.jcmp、 layout.jcm 和 materials.jcm文件包含了模板文件 ，就要添加一个“t”作为对应模板的后缀。模板被设计成这样一种方式，只需要定义几个用户定义的参数，如圆角、周期、包层环的数量等，就可以生成复杂的布局描述。这些主要的输入参数是在run_project中设置的。m脚本。当它在Matlab中执行时，命令: results = jcmwave_solve('project.jcmp', keys); 在run_project.m脚本内将模板转换为常规的JCMsuite输入文件，网格划分并布局，并运行模拟。此外，脚本将结果结构中存储的特征值写入控制台。 计算得到的空心模式是双重简并的。下图显示了计算得出的模态强度(第一行)和相应的向量场分布(第二行)。  |
